◆產品概述
        電抗器也叫電感器。依靠線圈的感抗阻礙電流變化的電器叫電抗器。電抗器常用作濾波、限流、補償、降壓、穩流、移相等場合。電抗器能把電能轉化為磁能，並產生一定的電感量。電抗器的結構類似於一個繞組的變壓器。電抗器具有阻礙電流變化的作用，如果電抗器在沒有電流通過的狀態下，電路接通時它將試圖阻礙電流流過它；如果電抗器在有電流通過的狀態下，電路斷開時它將試圖維持電流不變。在電力係統中所采用的電抗器，常見的有變頻器調速器專用的輸入電抗器（也叫進線電抗器）用於抑製浪湧電壓電流起限流作用；變頻器調速器專用的輸出電抗器（也叫出線電抗器）主要用於濾除高次諧波的作用；廠礦企業總配電房供電係統中專用的，用於與電容串聯或並聯的起限流和抑波作用的串聯電抗器。在補償電容器組回路中串入電抗器後,能抑製電容器支路的高次諧波，降低操作過電壓或電力係統發生短路時，限製故障過電流；高壓供電係統專用的，用於無功補償的並聯電抗器，接在高壓輸電線的末端和大地之間。通信行業專用，阻波電抗器，串聯在通信線路和輸電線路並用電路中，用以阻擋載波信號，使之進入接收設備。平波電抗器也叫直流電抗器，用於整流以後的直流回路中；用於與電動機串連,限製其起動電流的起動電抗器；用於與電爐變壓器串連,限製其短路電流，限流電抗器。
◆技術特性
    1、電抗器可降低變頻器及直流調速器在調速時產生的高次諧波和波形畸變所帶來的對其他設備的幹擾，抑製來自電網中浪湧電壓和浪湧電流對變頻器及調速器的反向衝擊，保護變頻器正常運行、延長其使用壽命；
    2、電抗器可以降低電機因諧波產生的噪音，消減渦流損耗，提高電機的功率因素,更可降低電機因損耗而產生的溫升；
    3、保護由於內阻過低，所引起的尖峰容性電流對變頻器整流模塊和相關元件的破壞（供電容量大於變頻器容量5倍多時），提高變頻器電壓不平衡的能力（不平衡度，額定電壓的1.8%）；
    4、提高供電電源的功率因數，降低變頻器供電電源內諧波電流的含量；
    5、降低電流及電壓的波形畸變率，改善供電電源的質量，平滑變頻器輸出電壓電流波形，降低瞬變電壓DV/DT對電機絕緣係統的衝擊，延長電機的使用壽命；
    6、輸入輸出電抗器裝在變頻器或調速器的輸入端和輸出端。其主要功能是抑製3次或5次諧波等流入電網，可降低高低諧波造成的漏電流、減少對周邊設備的幹擾；能限製電壓的異常波動及電網內的衝擊電流，並抑製電網中諧波對變頻器損害。
    7、對於負載離主配電線路較遠，加電抗器可延長電機至變頻器的有效距離，降低電纜的容性電流、保護變頻器內部的功率開關器件。
    8、電抗器對用來吸收電纜線路中的充電容性無用功，提升功率因數的有一定作用，並可改善整條線路中的無功補償係數和質量。改善長 輸電線路上的電壓分布，使輕負荷時線路中的無功功率盡可能就地平衡，防止無功功率不合理流動，同時也減輕線路上的功率損失。
    9、改善大功率設備突然卸載或輕負荷線路上的電容效應，以降低工頻狀態過電壓。
    10、在大機組與係統並列時降低高壓母線上工頻穩態電壓，便於發電機同期並列。
    11、防止發電機帶長線路可能出現的自勵磁諧振現象。
    12、當采用電抗器中性點經小電抗接地裝置時，還可用小電抗器補償線路相間及相地電容，以補償流過接地點的電容性電流，消除過電壓。
◆電氣性能及標準
    1、額定工作電壓：AC110V～1140V(常規電壓3∮380V,特殊須定製)
    2、額定工作頻率:50HZ/60HZ
    3、額定壓降：1%-14% （常規電抗率輸入2%  輸出4%,1%起限流作用,6%7%抑製5次,7次11次諧波，12%14%抑製3次以上諧波）
    4、工作耐壓：鐵芯對繞組3000VAC/50HZ/5MA/60S無飛弧無擊穿（出廠測試環境濕度＜55%時）
    5、絕緣電阻：鐵芯對繞組1000VDC≥100M;
    6、工作溫升：鐵芯＜80K（溫度計算，鐵芯溫度減除環境溫度）線圈繞組溫度＜95K(直流電阻測試法)
    7、工作噪音：≤60dB（距電抗器水平躪離1M測試）；
    8、產品執行標準：GB19212.1-2008   GB1094.6-2011

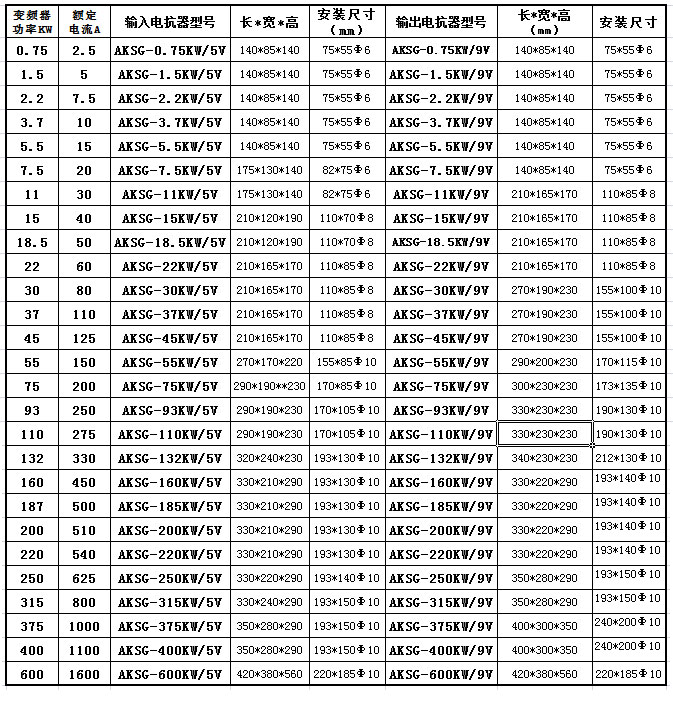

◆變頻器配套用輸入輸出電抗器尺寸參數：

 以上為本司標準產品參數供參考，其他參數及尺寸可以客戶要求定製

◆產品說明 Production Explain

       我公司生產的AKSG係列變頻器、直流調速器專用輸入輸出電抗器，采用進口矽鋼片 和優質導線等、經過科學的工藝流程

精製 而成，具有高線性度、高過載電流能力、體積小、性能穩定、溫升低、噪音低，低損耗等特點。可與西門子ABB、三

菱、 日立、東芝、鬆下、安川、普傳、丹佛斯、 富士、歐陸LG、歐姆龍、現代、施耐德、 倫茨艾默生、康沃等國內外品牌

變頻器配套用於風電、水利、起重、冶金自動化控製等行業。

1.適配變頻器或調器功率（KW）

2.變頻器額定供電電壓：V

3.用在進線端還是出線端；

4.也可根據變頻器最大工作電流和電感量，推薦選型；

5.也可根據變頻器額定供電電壓和電抗率，推薦選型；

6 .外形尺寸是否有特殊要求；

7.交貨周期。
