在工業生產中，一切設備都離不開電能的支持，沒有電這個世界一切就停擺了。電能的傳輸少不了電路，所以電路問題顯得尤為重要，尤其是現在使用的設備越來越先進，自動化程度越來越高，控製方式越來越智能，相應的對於電源品質要求也就越來越高了。很多設備都必須加裝穩壓器，來確保其電壓的穩定性，從而保證其運行的精度。在電能傳輸電路中因線路本身絕緣強度不夠、絕緣層自然老化或負載過重發熱等原因引起的漏電情況較為常見。

設備漏電會有那些危害；

1、會因機殼帶電產生傷害事故；

2、會引起沼氣及空氣金屬粉塵閃燃或爆炸；

3、會燒損電氣設備，引起火災，造成財產掛失；

4、引起設備短路停機及因為驟停造成設備內部器件故障。

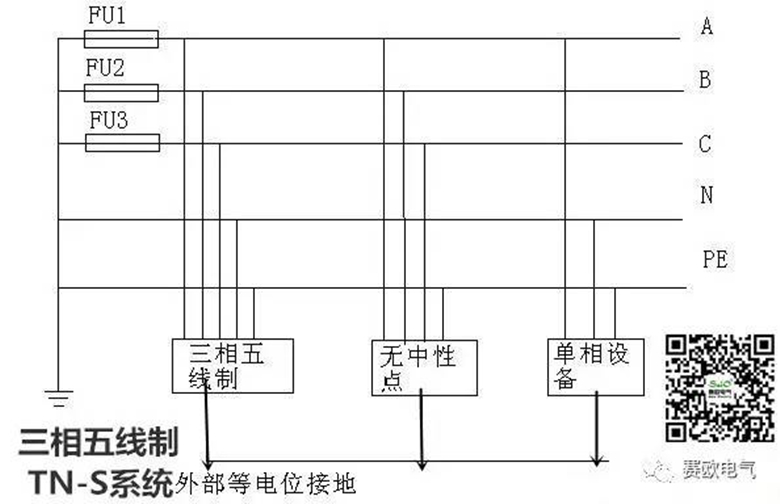

       綜上所述加強漏電保護的重要性也就不必我多說了，國家現在也在逐步強製執行TN-S供電係統（也就三相五線製，零線與地線分開，詳見後麵圖解）為了降低設備漏電風險，加裝漏電保護器是一個經濟實用的不二選擇，它能很好的起漏電保護作用。那麽漏電保護器接線圖是怎樣的呢，漏電保護器接線方法以及注意事項又有哪些呢？快隨著電工老司機去了解一下吧。

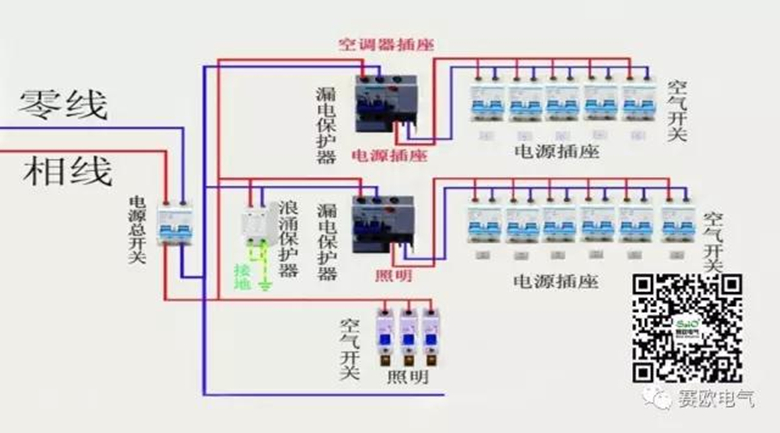

常用規範相線接線方式：

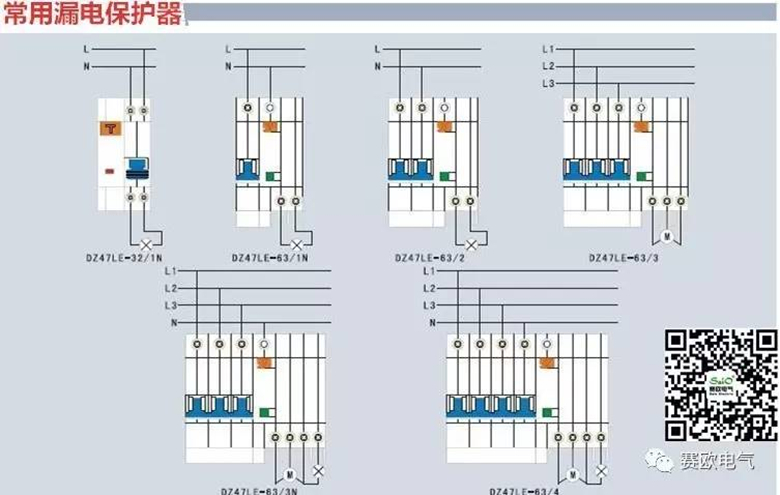

漏電保護器的選配及原則：

  1、不同的電氣設備的供電方式選用不同的漏電保護器

  單相220V電源供電的電氣設備，應選用二極二線或單極二線式漏電保護器。

三相三線式380V電源供電的電氣設備，應選用三極式漏電保護器。

三相四線製在380V電源供電的電氣設備或單相設備與三相設備共用的電路，應選用三極四線或四極四線式漏電保護器。

2、根據電氣線路的正常泄漏電流，選擇漏電保護器的額定漏電動作電流

選擇漏電保護器的額定漏電動作電流值時，應充分考慮到被保護線路和設備可能發生的正常漏電流值。

選用的漏電保護器的額定漏電不動作電流，應小於電氣線路和設備的正常漏電電流的最大值的2倍。

漏電保護器的額定電壓、額定電流、短路分斷能力、額定漏電電流、分斷時間應滿足被保護供電線路和電氣設備的要求。

漏電保護器接線錯誤方式：

　　1、用於支線保護時，各支線應有各自的專用零線，且兩相鄰支線路的零線不得相連。如果將兩分支線路相連，零線中的電流互流，破壞零序電流互感器內的工作電流平衡，使漏電保護器發生誤動作。如果想就近利用動力分支線的零線作為照明分支線的零線，則會造成動力分支線的漏電保護器動作。

　　2、一個用電設備隻能接在一條保護支路內，不得跨接在兩條分支回路內，不得接在零序互感器的前麵，也不得采取一線一地製供電，否則，會導致漏電保護器誤動作。

　　3、裝有漏電保護器和未裝漏電保護器的用電設備，不得共用一個接地裝置。例如，當電機M1的絕緣損壞而外殼帶電時，電機M2的外殼也帶電，由於電流沒有經過漏電保護器，所以未起到漏電保護的作用。

　　4、單相負荷應盡可能均衡分配。如果分配不均(如一相的線路偏長，設備集中)，則負荷較重的一相，其漏電電流偏大，因而幹線的三相不平衡漏電電流增大，達到一定值時就會使幹線首端的漏電保護器動作。

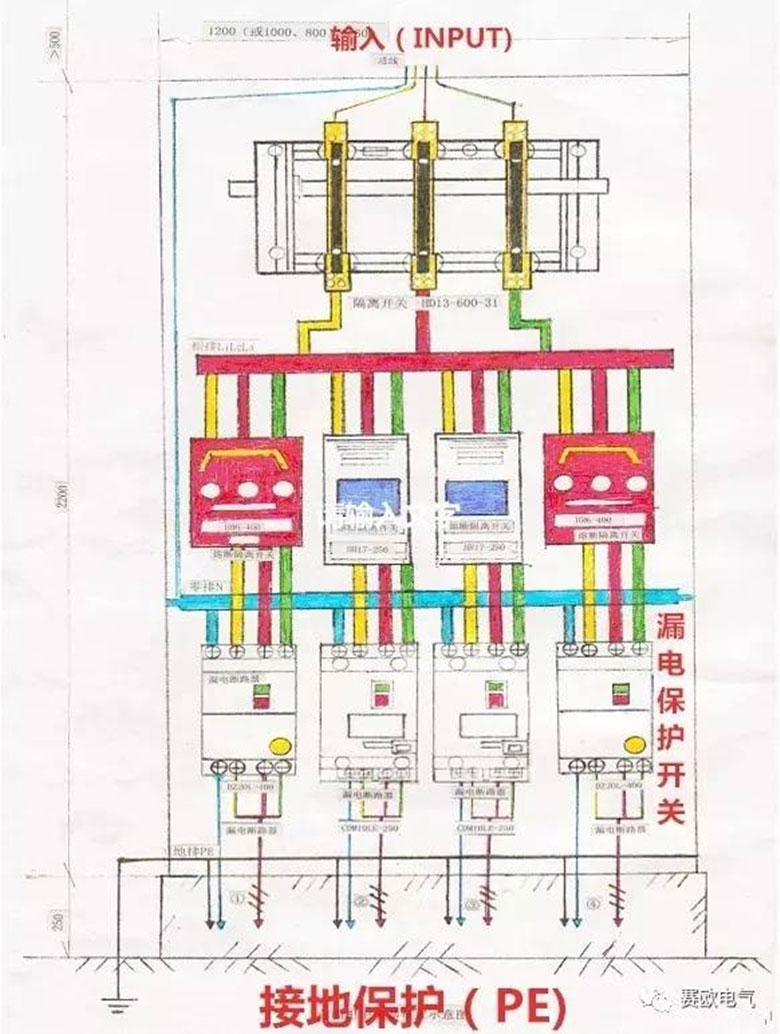

　　5、被保護的線路(包括工作零線)應全部穿過零序電流互感器和漏電保護器的貫穿孔，不得用三極漏電保護器代替四極三相四極、漏電保護器。如果是三相五線製，則保護地線不得穿過漏電保護器的互感器，而必須跨接到第一極漏電保護器前端(進線端)的零幹線上或重複接地極上。

漏電保護器接法注意事項：

　　1、漏電保護器負載側的中性線，不得與其他回路共用。

　　2、漏電保護器標有負載側和電源側時， 應按規定安裝接線，不得反接。

　　3、安裝帶有短路保護的漏電保護器， 必須保證在電弧噴出方向有足夠的飛弧距離。飛弧距離大小按漏電保護器生產廠家的規定。

　　4、安裝時必須嚴格區分中性線和保護線， 三極四線式或四極式漏電保護器的中性線應接入漏電保護器。經過漏電保護器的中性線不得作為保護線，不得重複接地或接設備外漏可導電部分。 保護線不得接入漏電保護裝置。
